Bên trong Motorola Moto 360

Moto 360 là một sản phẩm rất được chú ý vì đây là một trong số những chiếc smartwatch mặt tròn đầu tiên có mặt trên thị trường.







Và mới đây, những anh kĩ sư của trang iFixit đã mổ xẻ thiết bị này để cho chúng ta xem linh kiện bên trong nó như thế nào. Kết quả: Moto 360 là một sự tổng hợp của những thành phần rất mới - ví dụ như màn hình LCD tròn, sạc không dây - với những thành phần đã cũ như chip TI OMAP 3630 ra đời năm 2010. Ngoài ra, máy còn sử dụng nhiều bo mạch tròn lạ mắt với cách sắp xếp kĩ lưỡng. Sau đây mời các bạn xem qua phần thao tác của iFixit.

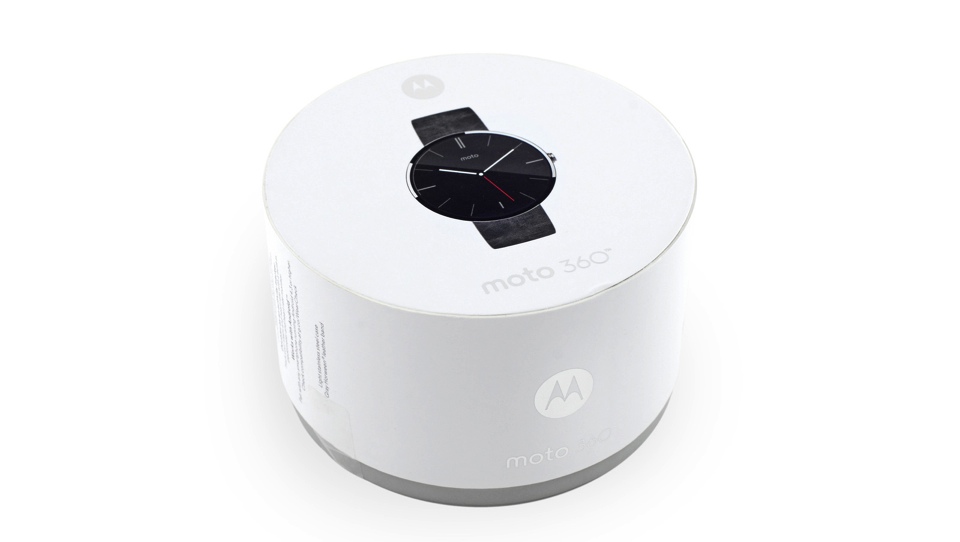

Chiếc hộp của máy cũng tròn tròn y như chính chiếc đồng hồ này

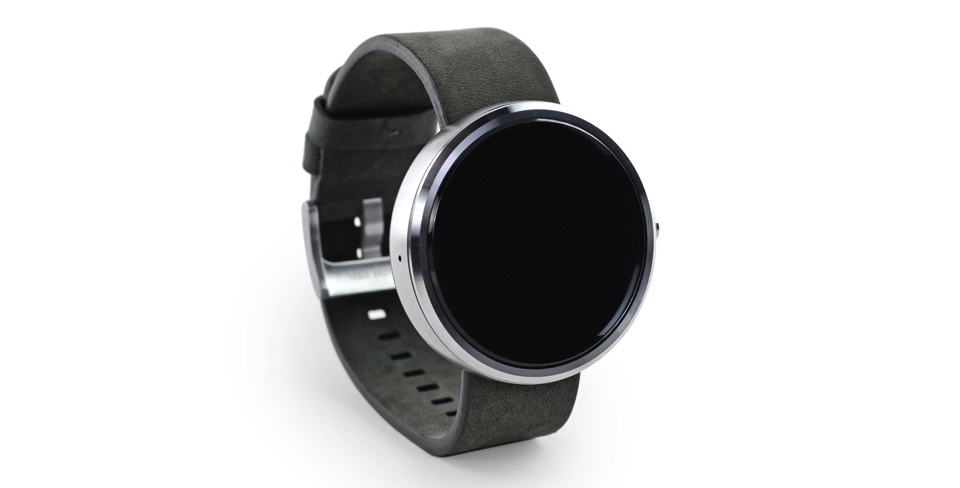

Nhân vật chính của chúng ta trước khi bị "lên thớt"

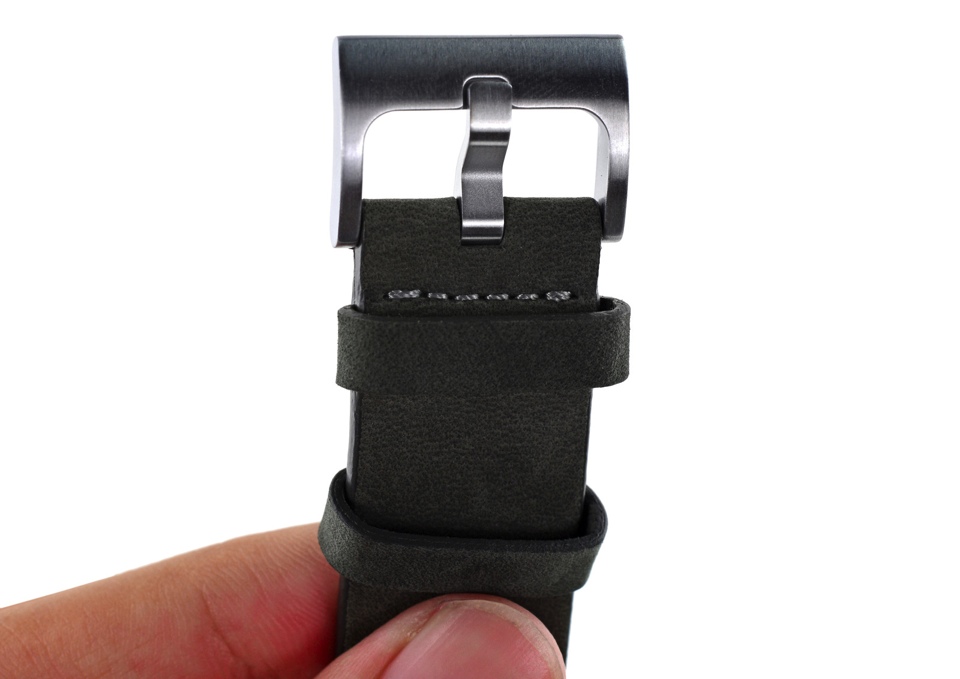

Dây đeo và móc gài

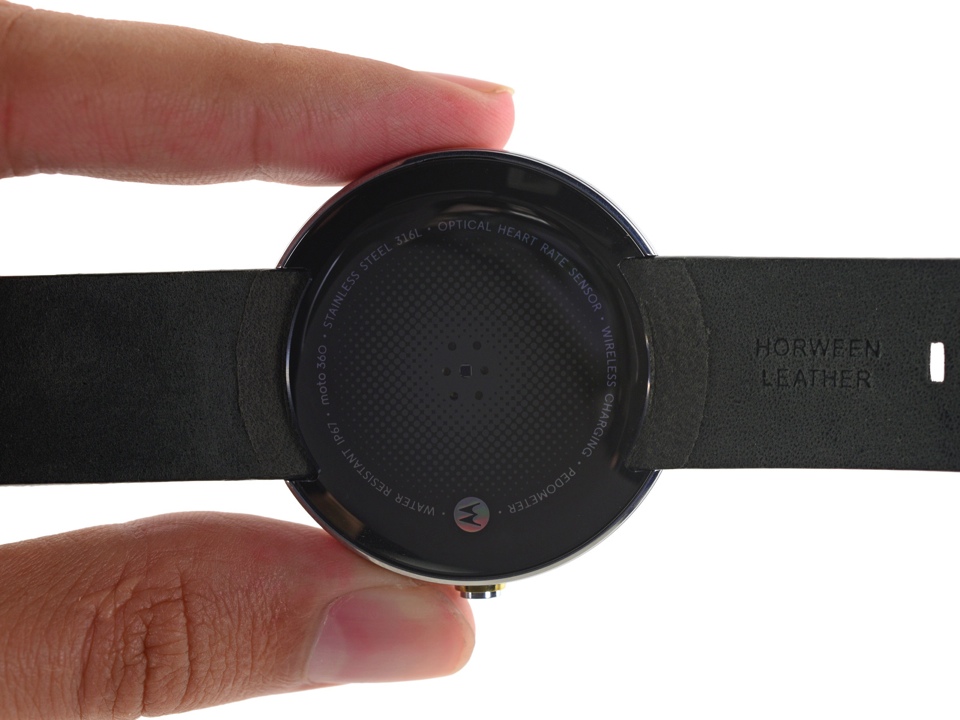

Mặt lưng của thiết bị

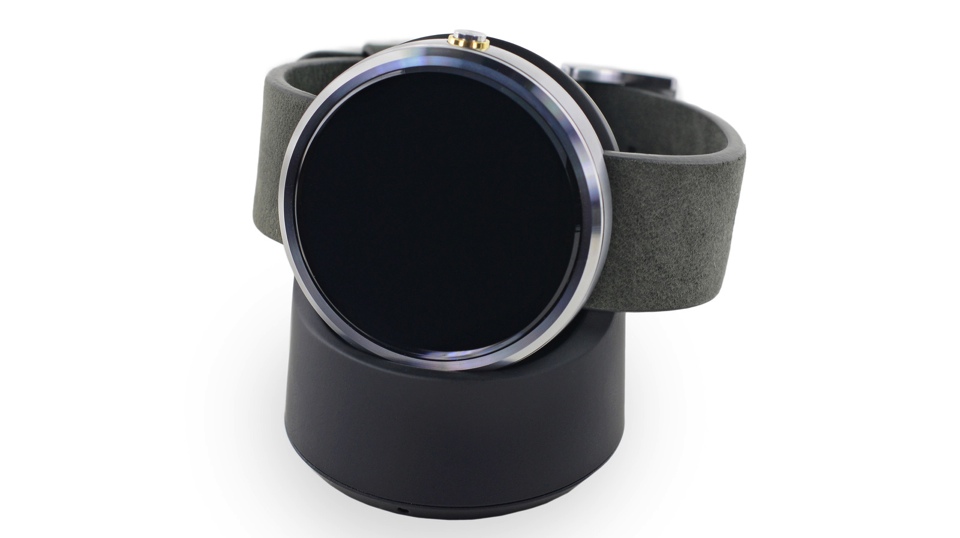

Đặt lên cục sạc không dây

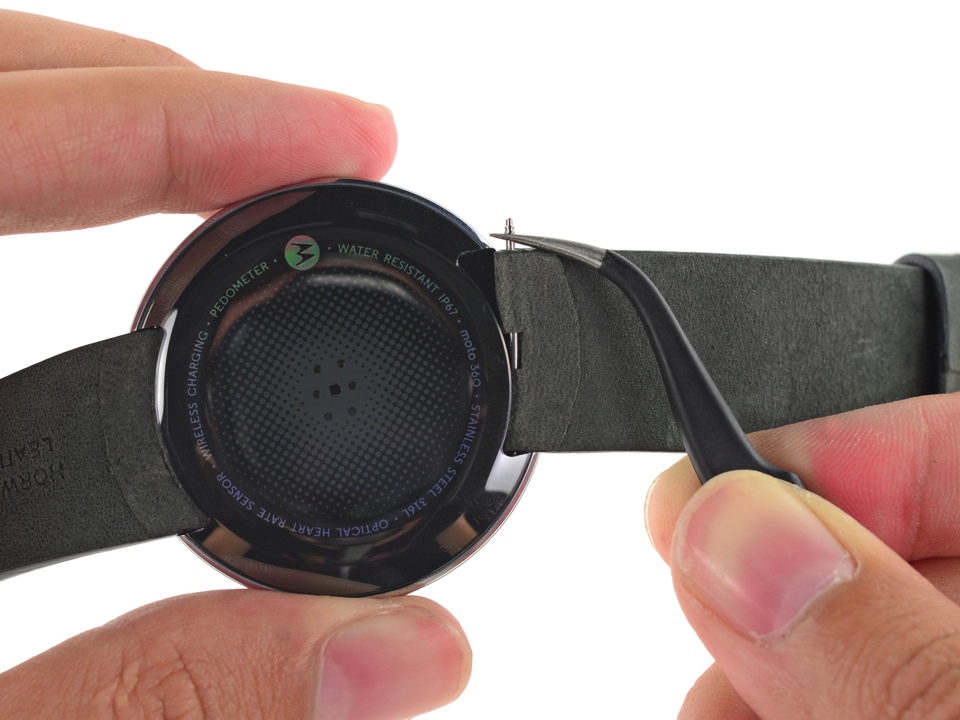

Bắt đầu thao tác nào. Gỡ dây đeo ra trước. Dây này theo chuẩn 22mm nên có thể thay dễ dàng

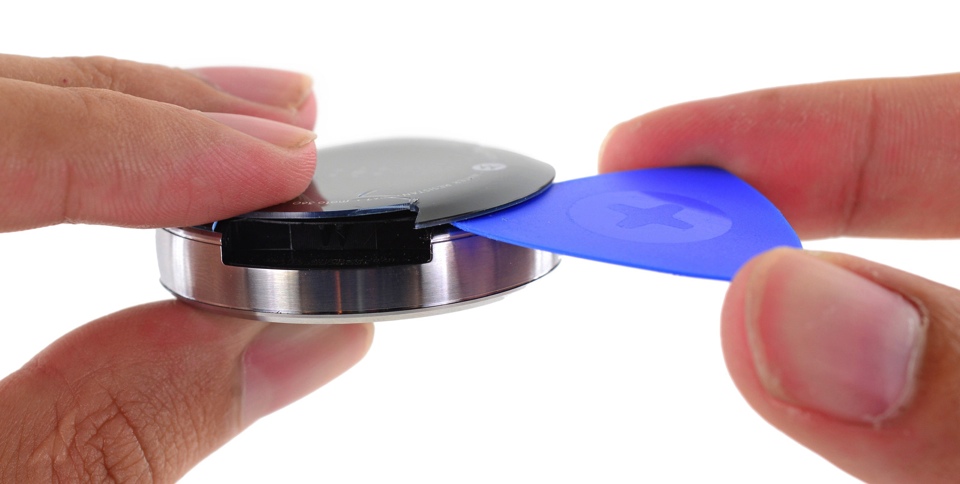

Cạy nắp dưới ra

Chúng ta thấy ngay cảm biến nhịp tim

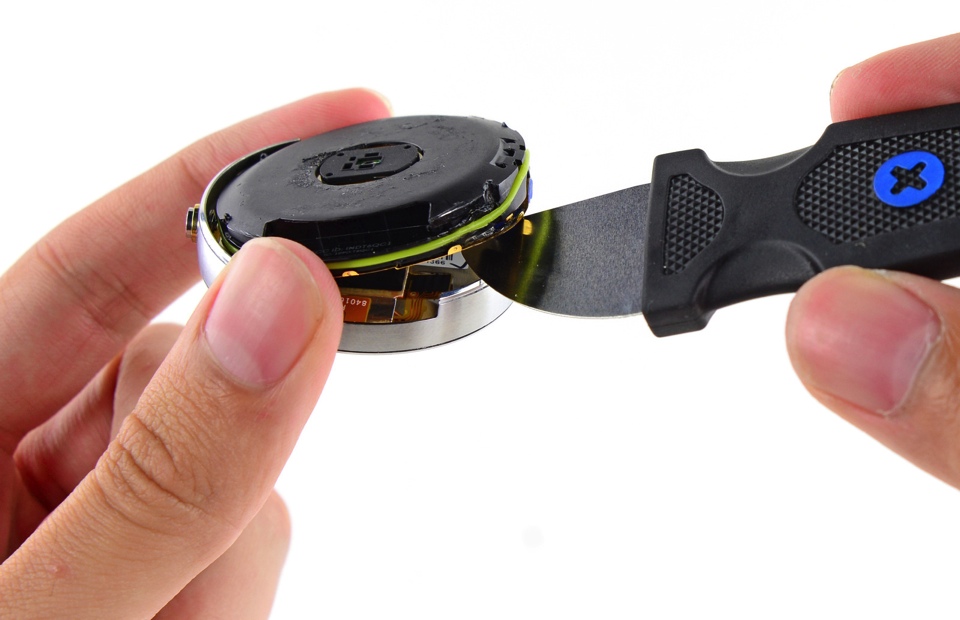

Tiếp tục đi sâu vào bên trong xem sao

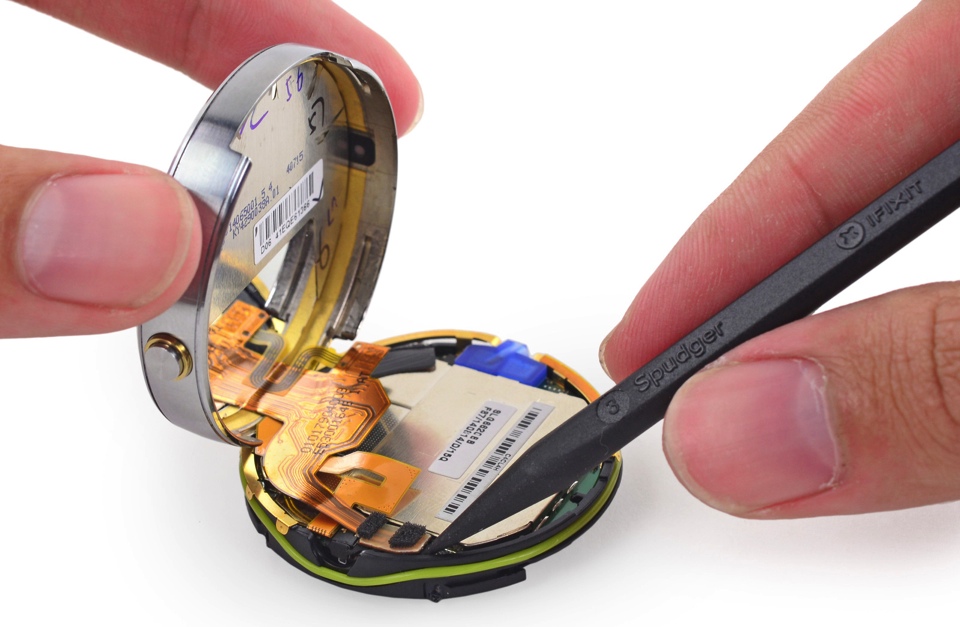

Tháo những sợi cáp dài nói mạch chính với màn hình

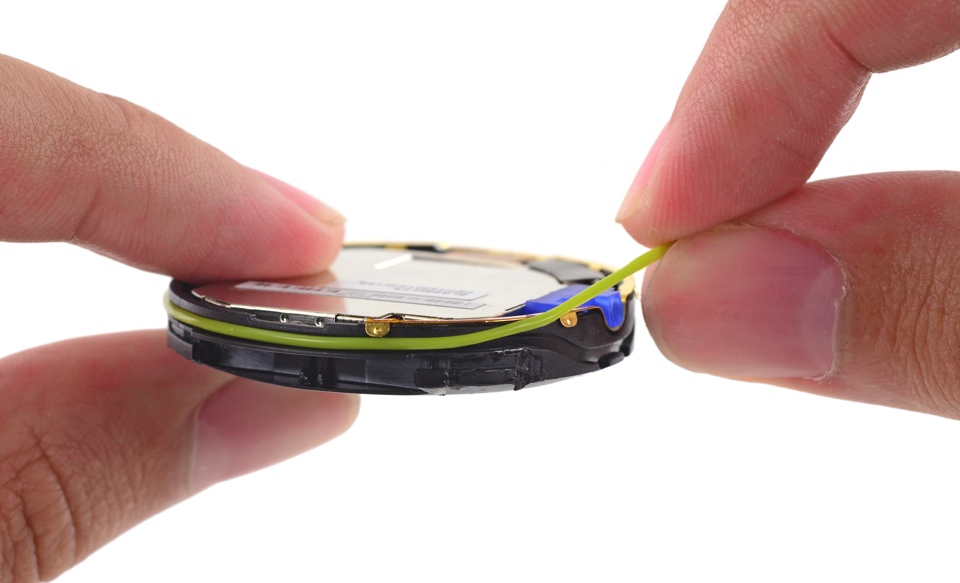

Đây là ron giúp chống vào nước cho Moto 360

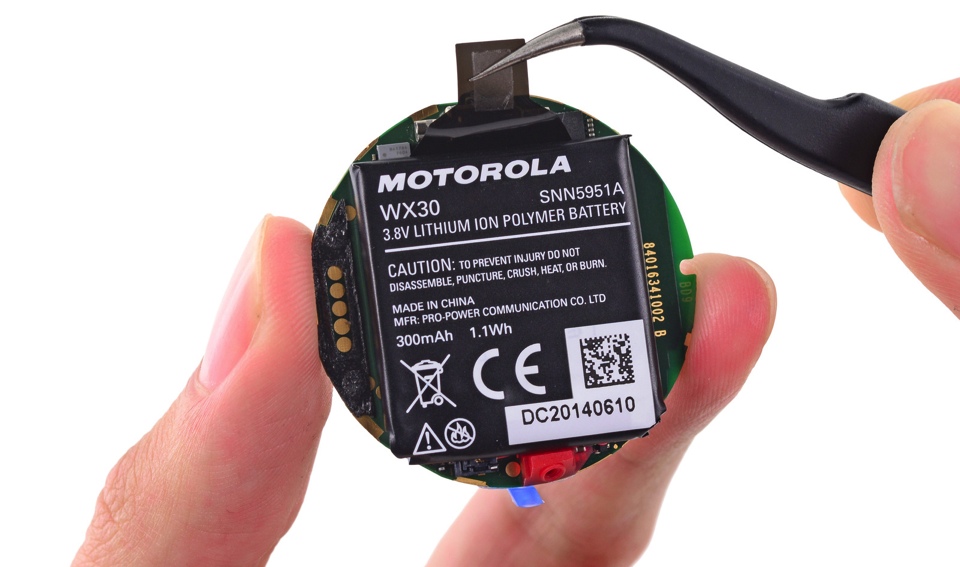

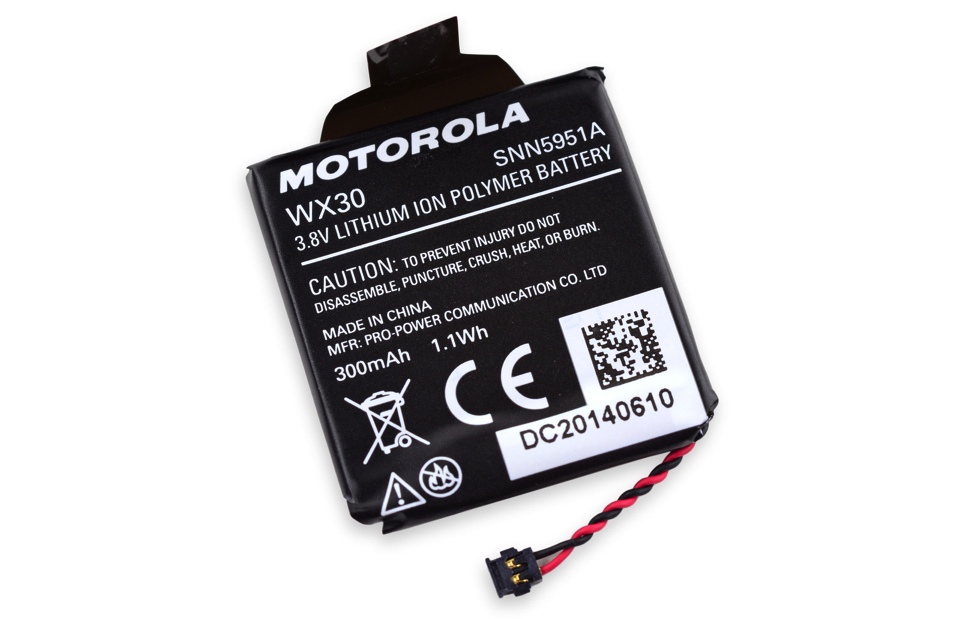

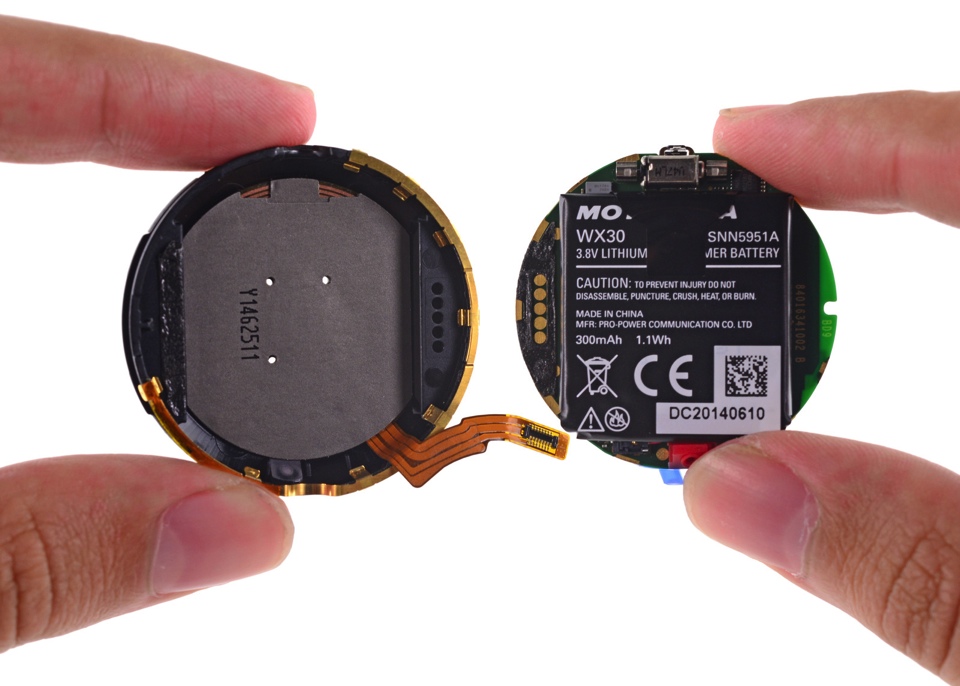

Gỡ được cục pin ra rồi nè

Viên pin này có dung lượng 300mAh, nhưng Motorola quảng cáo là 320mAh. Hãng nói như sau: "Dung lượng pin tiêu biểu cho Moto 360 là 320mAh và mức thấp nhất là 300mAh. Trong ngành công nghiệp di động, đôi khi cả dung lượng thấp nhất và tiêu biểu đều được ghi lên pin, còn dung lượng chính thức thì lấy theo số tiêu biểu. Cả hai con số này đều được ghi trên pin của Moto X, Moto E và Moto G. Với những thiết bị nhỏ hơn, chúng tôi không thể liệt kê hết cả hai. Với Moto 360, chúng tôi chỉ có chỗ để ghi một con số là dung lượng thấp nhất của pin. Chúng tôi đã thấy được sự nhầm lẫn do điều này gây ra và đang tìm kiếm thêm vào dung lượng tiêu biểu trong tương lai".

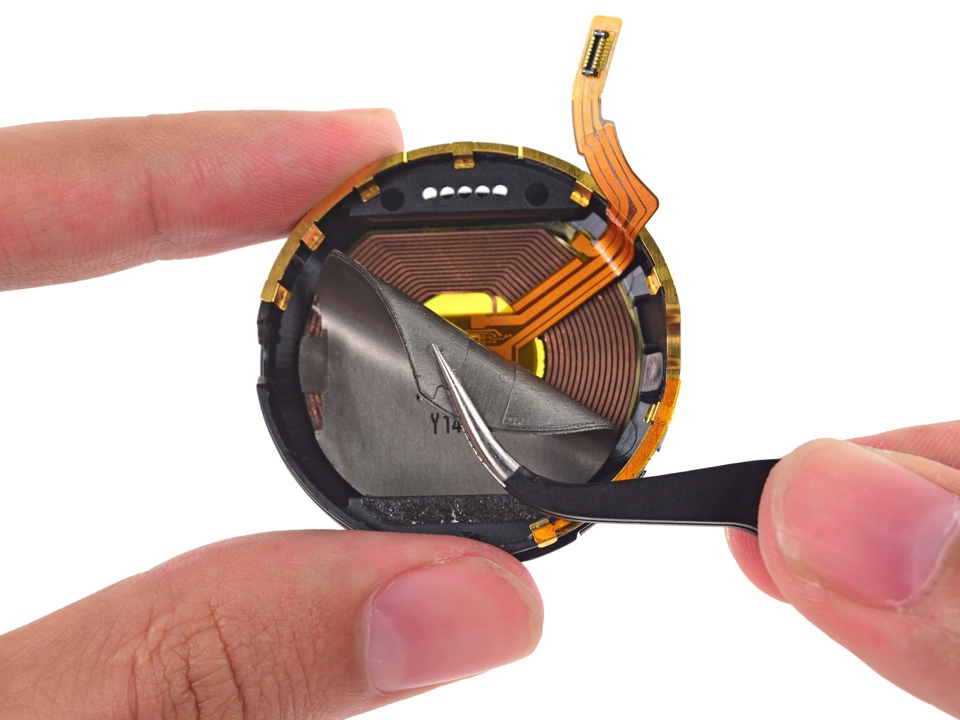

Tiếp tục bóc tiếp một lớp nam châm dẻo ra

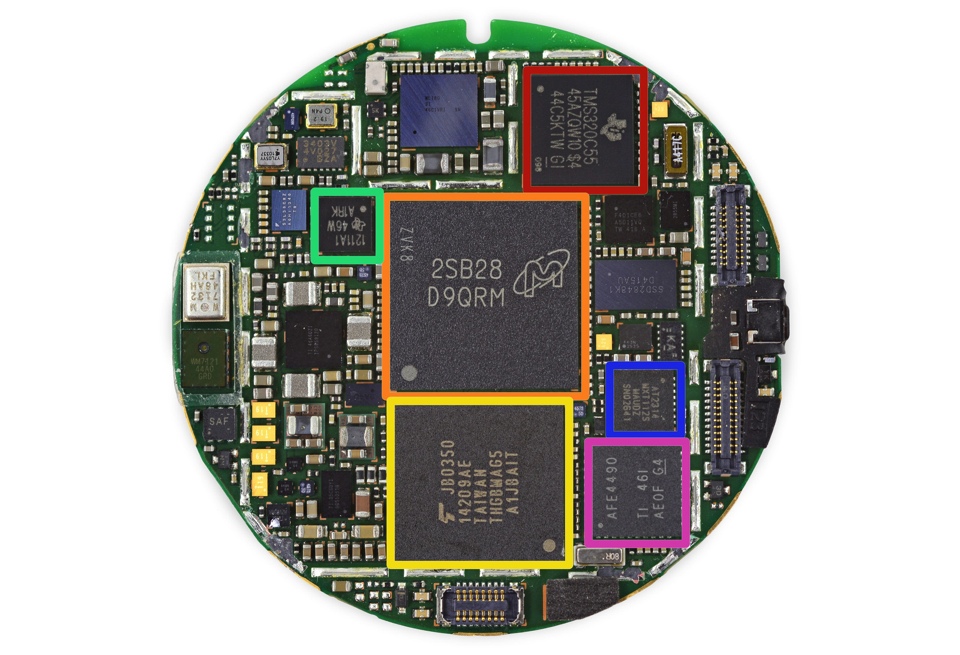

Vậy là chúng ta đã tiếp cận được đến bo mạch chính của máy. Màu đỏ là chip xử lý tín hiệu của Texas Instrument, màu cam là RAM 512MB, màu vàng là bộ nhớ trong 4GB, màu xanh là là bộ thu nhận tín hiệu USB 2.0, màu xanh dương là chip điều khiển màn hình cảm ứng

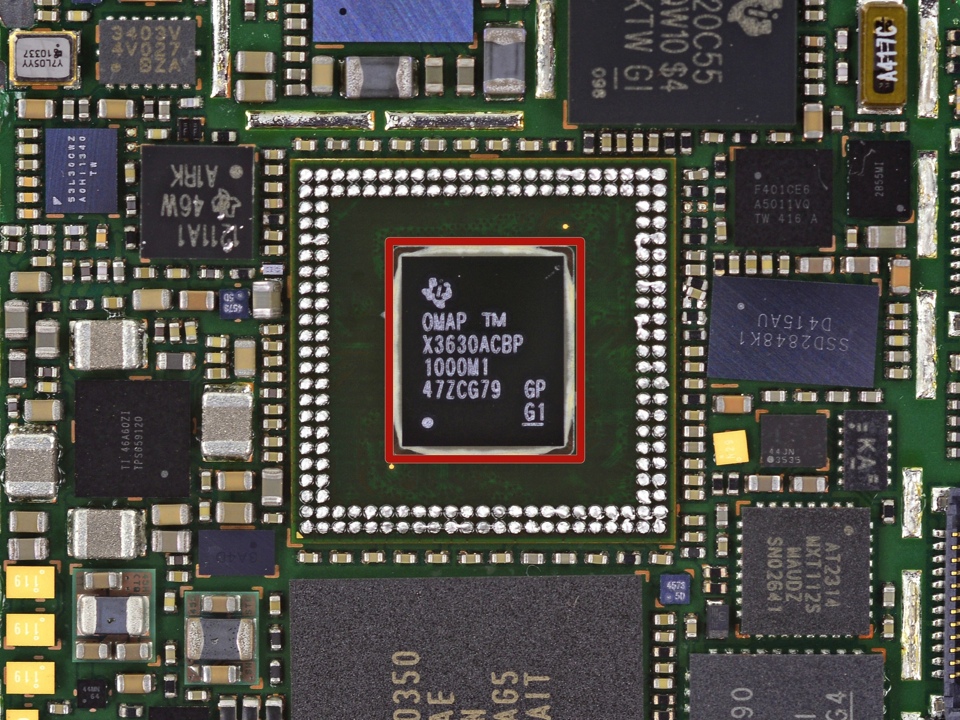

Vi xử lý TI OMAP3630 nằm ngay bên dưới con chip RAM khi nãy. Trước đây CPU này từng được dùng trên điện thoại Motorola Droid 2 ra mắt năm 2010.

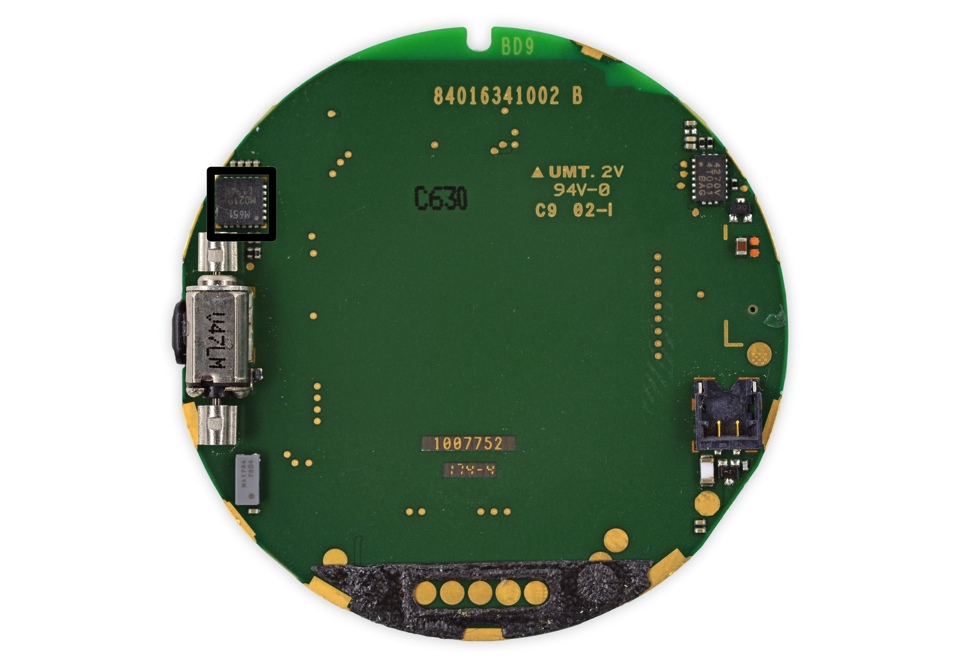

Mặt dưới không có gì quan trọng

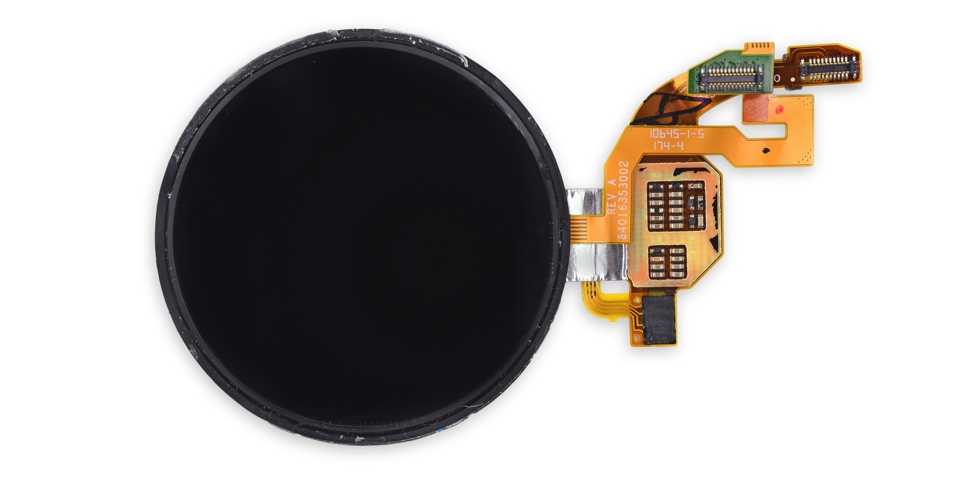

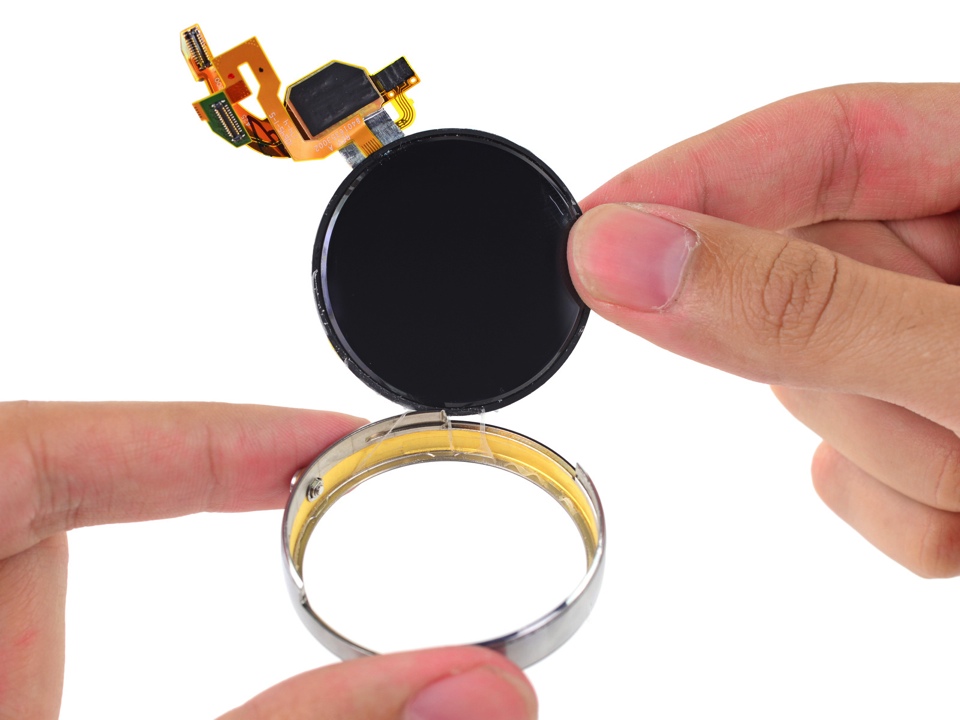

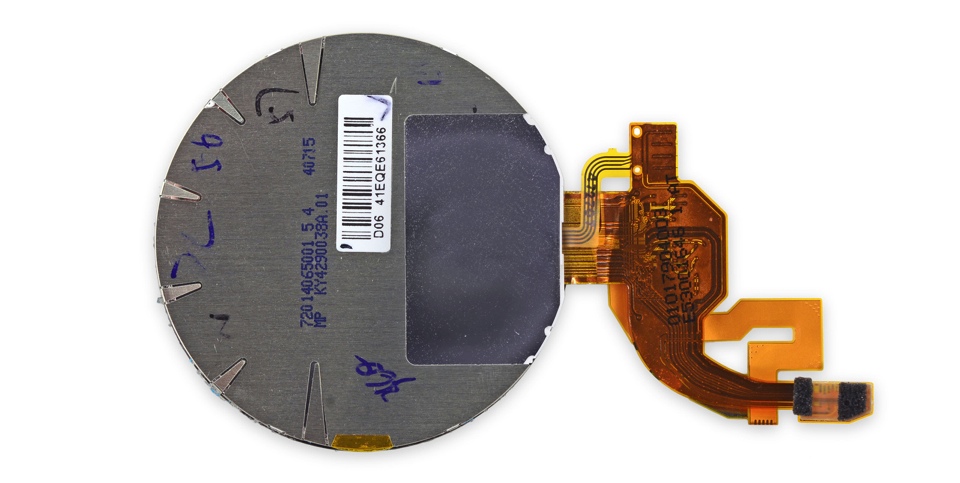

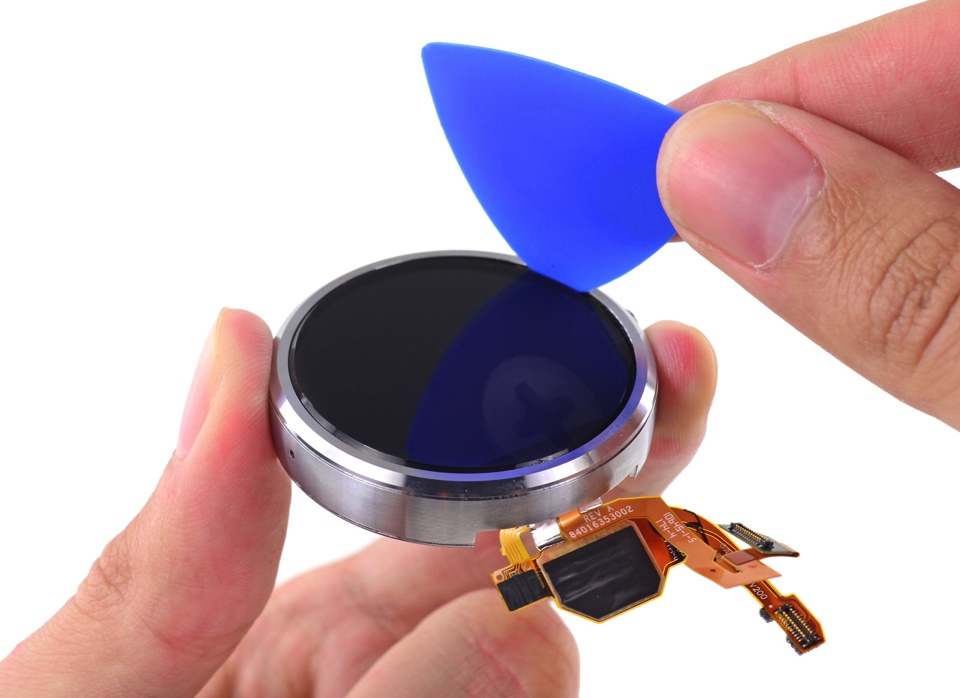

Tiếp tục lấy màn hình cảm ứng tròn ra ngoài

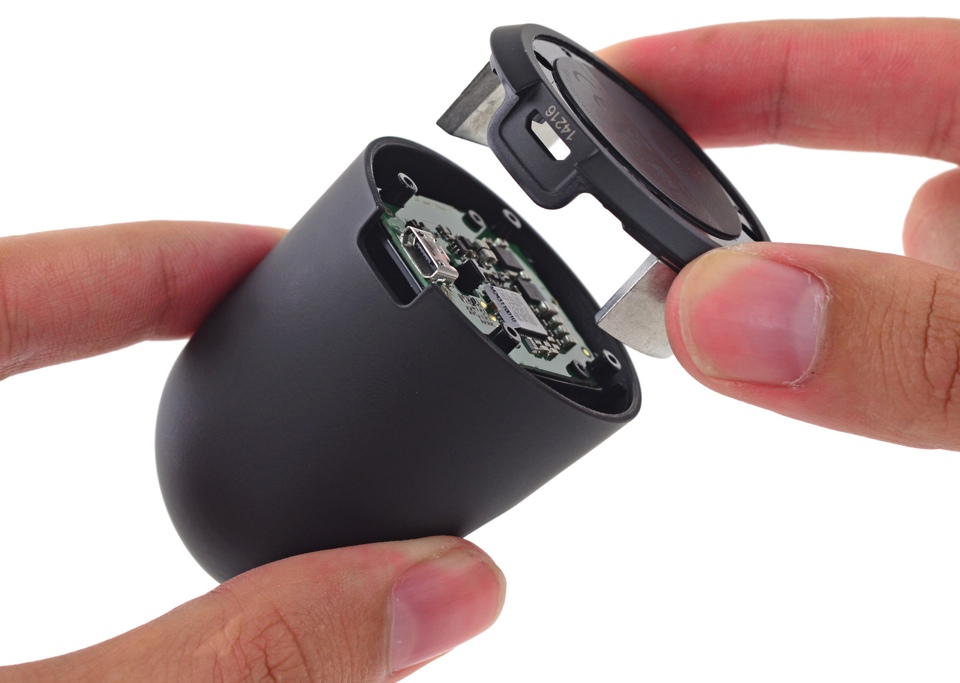

Tiếp tục xử lý tới cục sạc không dây của Moto 360

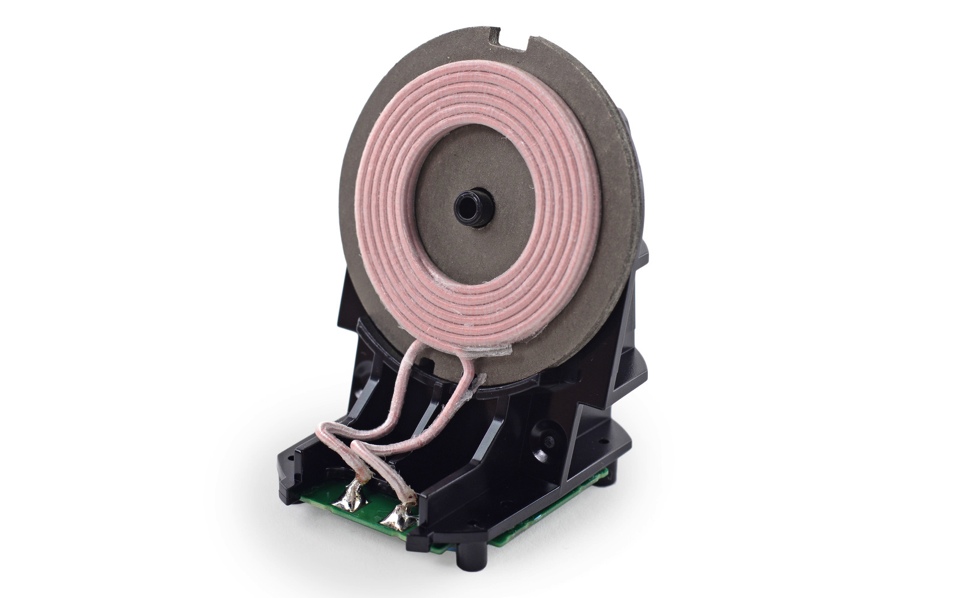

Cuộn cảm để truyền năng lượng không dây, một cuộn khác để nhận điện đã được trang bị trong chiếc Moto 360

Nguồn: iFixit​
